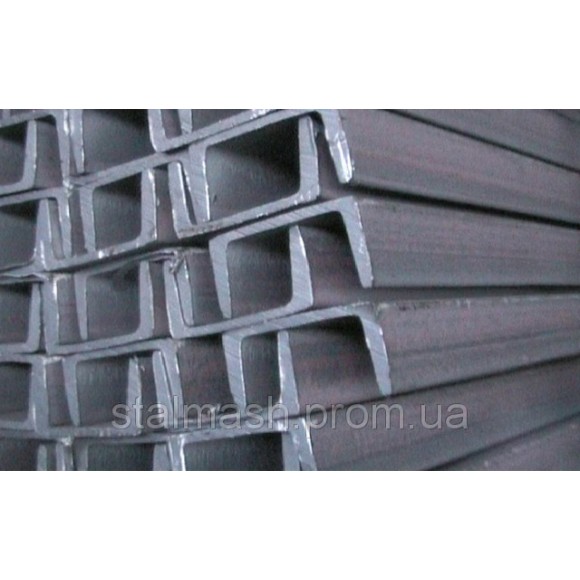

Швеллер 8

L=9м, мера

Швеллер с уклоном внутренних граней полок – серия У


Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 до 10%.



Рис. 1. Швеллер с уклоном внутренних граней полок – серия У по ДСТУ 3436-96 (ГОСТ 8240-97)
Условные обозначения:
h – высота швеллера; b – ширина полки;
S – толщина стенки; R – радиус внутреннего закругления полок;
t – толщина полки; r – радиус закругления полок.

Таблица 20. Размеры и масса швеллеров с уклоном внутренних граней полок – серия У по ДСТУ 3436-96 (ГОСТ 8240-97) Номер швеллера серии У
Размеры,

мм Масса 1м, кг Кол-во метров в тонне, м
h b S t R r
не более
швеллер 5У 50 32 4,4 7 6 2,5 4,842 206,5
швеллер 6,5У 65 36 4,4 7,2 6 2,5 5,899 169,5
швеллер 8У 80 40 4,5 7,4 6,5 2,5 7,049 141,9
швеллер 10У 100 46 4,5 7,6 7 3 8,594 116,4
швеллер 12У 120 52 4,8 7,8 7,5 3 10,43 95,87
швеллер 14У 140 58 4,9 8,1 8 3 12,29 81,38
швеллер 16У 160 64 5 8,4 8,5 3,5 14,23 70,30
швеллер 15аУ 160 68 5 9 8,5 3,5 15,35 65,16
швеллер 18У 180 70 5,1 8,7 9 3,5 16,26 61,50
швеллер 18аУ 180 74 5,1 9,3 9 3,5 17,45 57,29
швеллер 20У 200 76 5,2 9 9,5 4 18,37 54,43
швеллер 22У 220 82 5,4 9,5 10 4 20,98 47,66
швеллер 24У 240 90 5,6 10 10,5 4 24,06 41,56
швеллер 27У 270 95 6 10,5 11 4,5 27,66 36,15
швеллер 30У 300 100 6,5 11 12 5 31,78 31,47
швеллер 33У 330 105 7 11,7 13 5 36,53 27,37
швеллер 36У 360 110 7,5 12,6 14 6 41,91 23,86
швеллер 40У 400 115 8 13,5 15 6 48,32 20,70



Примечание:
Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
Швеллер с параллельными гранями полок – серия П

Швеллер (от нем. schweller) представляет собой стандартный профиль конструктивных элементов, выполненный из черного проката и имеющий в сечении "П"-образный профиль. Применяется как несущая опорная конструкция в машиностроении, строительстве и мостостроении. Компания ООО "СавВАТС" выпускает различные варианты горячекатаных швеллеров. Полки швеллера расположены по одной стороне от стенки.

По способу изготовления швеллер может быть:

горячекатаный (стальной, ГОСТ 8240-89);
специальный (стальной, для машиностроения и вагоностроения, ГОСТ 19425-74);
гнутый равнополочный (стальной, ГОСТ 8278-83);
гнутый неравнополочный (стальной, ГОСТ 8281-80).


В свою очередь, стальной горячекатаный швеллер может быть:

с параллельными гранями полок (индекс П): N 5П, 6,5П, 8П, 10П, 12П, 14П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, ЗОП, ЗЗП, 36П, 40П.
с уклоном внутренних граней полок: N 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40.


Заготовки для швеллеров могут иметь длину от 4 до 12 м. При этом в процессе проката горячекатанных швеллеров может применяться различная степень точности: высокая (А), повышенная (Б) и обычная (В).

Металлические швеллеры различаются по уклону внутренних граней полок (наличие маркировки "А" в конце названия символизирует наличие уклона, не превышающего 10%) и точностью прокатки (индекс "Б" показывает повышенную, а "В" - обычную точность). Номер швеллера соответствует расстоянию между внешними гранями, выраженному в см. (см. таблицу ниже).

Компания ООО "СавВАТС" предлагает по доступным ценам стальной горячекатаный и гнутый швеллер любых размеров.
